第一篇 神经网络是如何实现的（九）

清华大学计算机系 马少平

第九节：长短期记忆网络

艾博士：我们到目前介绍的循环神经网络中，每个子网络还比较简单，存在不少问题。比如当句子比较长时，也存在类似梯度消失的问题，只是这种梯度消失不是沿着纵向发生的，而是沿着横向产生。

小明不解地问：横向产生是什么意思呢？

艾博士：我们以图1.51所示的句子情感分类为例说明。这种方法其实是先将句子编码为一个向量，再利用该向量进行情感分类。这样在用BP算法求解时，梯度是从最后的输出反传到句子的最后一个词，再到倒数第二个词……，这样一个词一个词地最后传到第一个词。这样的反传过程中，和层数比较多的神经网络一样，可能会造成梯度消失问题。

小明：原来这样也会产生梯度消失问题。

艾博士：除了梯度消失问题外，还有其他问题。对不同的任务，一句话中不同的词所起的作用是不一样的。比如对于情感分类问题，“我非常喜欢看这部城市题材电影”这句话中，“非常”、“喜欢”的作用就比较大，“这部”作用就比较小，“城市”、“题材”也有些作用，但远没有“喜欢”的作用大。但是如果是对于内容分类任务来说，“看”、“电影”的作用可能就比较大，而“喜欢”可能作用就小得多。所以对于相同的一句话，对于不同的任务，句中每个词的作用是不一样的，在网络中应该尽可能体现出这种不同。

小明：艾博士您说的很对，确实应该这样。

艾博士：为了解决普通循环神经网络存在的这种不足，研究者提出了改进方案，长短期记忆网络就是其中的一种。图1.60给出了一个长短期记忆网络模块示意图，简称为LSTM（Long Short-Term Memory），该模块相当于普通循环神经网络中的子网络。

图1.60 长短期记忆网络模块示意图

小明：看起来这个模块挺复杂的，还是请艾博士解释一下吧。

艾博士：在LSTM中，最主要的是引入了遗忘门、输入门和输出门3个门。

小明：门？什么是门呢？

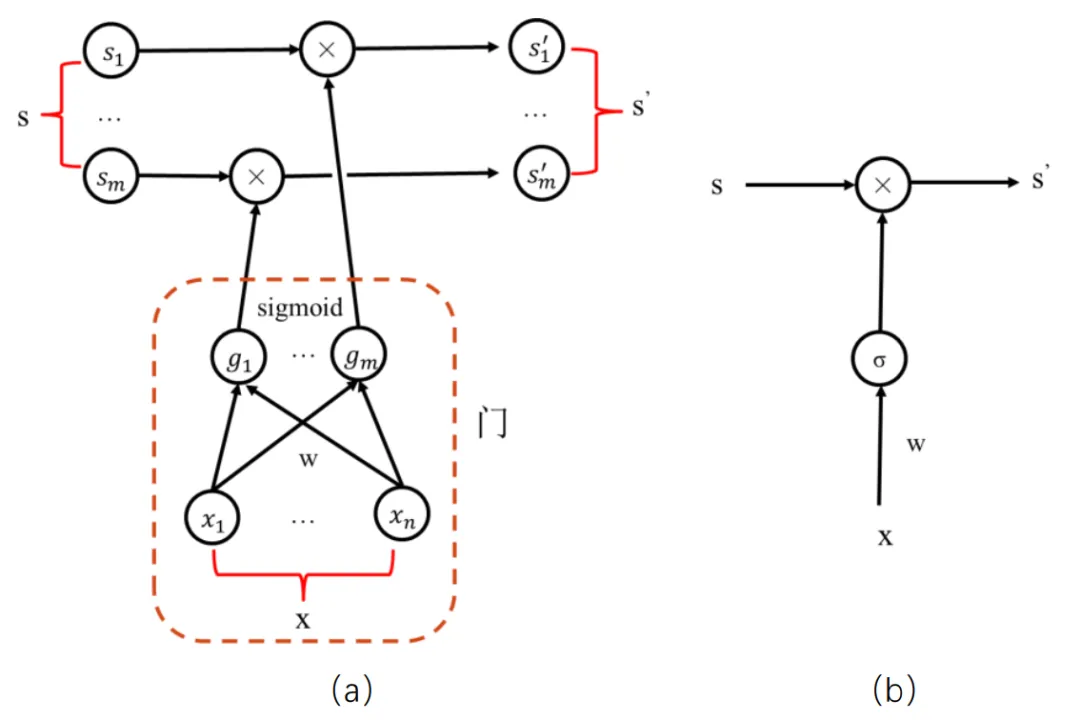

图1.61 “门”的示意图

艾博士：所谓“门”其实就是一个只有输入层和输出层的神经网络，输出层连接sigmoid激活函数，每个神经元的输出为0、1之间的一个值，用于对某些信息进行选择。如图1.61（a）给出了一个门的示意图，图1.61（b）是它的简化图，其中虚线框出部分就是一个“门”，输入为x=[x1,x2,...,xn]  ，输出为 g=[g1,g2,...,gm] ，由于在输出层使用了sigmoid激活函数，所以输出层的每个神经元的输出值gi  都满足0<=gi<=1  。门是一种可选地让信息通过的方式，如果用  gi 去乘以某个量，则实现了对该量有选择地通过的目的。当 gi=1 时，则该量全部通过，  gi=0时，则该量被阻挡，而当 gi 介于0和1之间时，则该量部分通过，这也是“门”名称的由来。图1.61（a）中最上边 s=[s1,s2,...,sm] 就是被门控制的向量，其每个元素 si 与 gi 相乘（图中“⊗”表示相乘），根据gi  的大小对 si 进行选择，选择后的结果形成向量 :

小明：我明白了什么是门，以及门的作用。

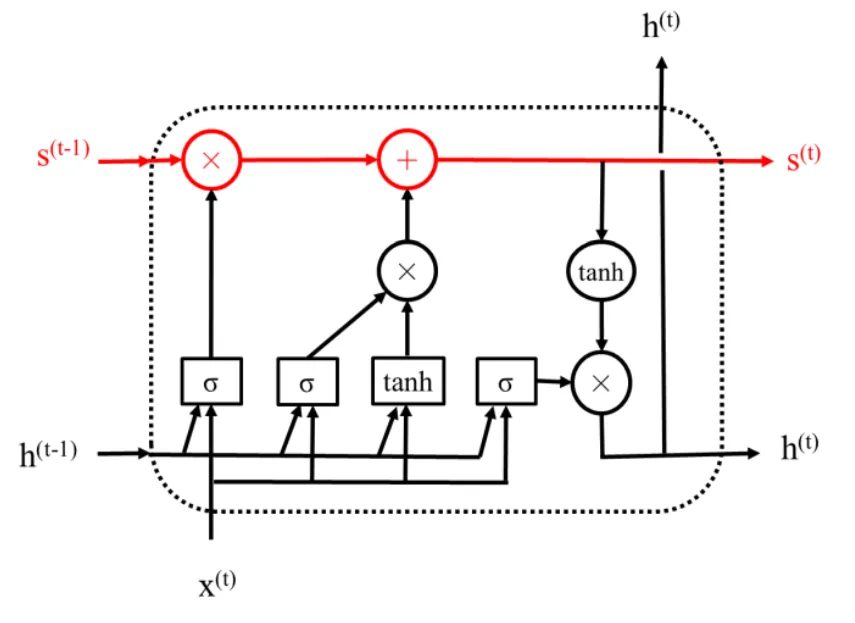

图1.62 LSTM中的状态s

艾博士：我们再回过头来看图1.60所示的LSTM模块，图中  是模块的输出，与图1.53所示的普通循环神经网络中的 h^(t) 含义是一样的。与普通循环神经网络不同的是多了一个表示状态的向量，如图1.62红色部分所示。引入状态是为了信息在横向连接的各模块中畅通，其作用是防止信息被淹没和梯度消失现象。但是状态并不是直接传递到下一个模块的，而是经过了一个被称作遗忘门的选择（图中红色部分的“⊗”）以及添加了与当前输入有关的信息后（图中红色部分的“⊕”）再传递到下一个模块，其作用就是有选择地对之前的状态信息加以利用，并同时叠加上当前输入的信息。

小明：对状态的选择是不是就是通过门进行的？

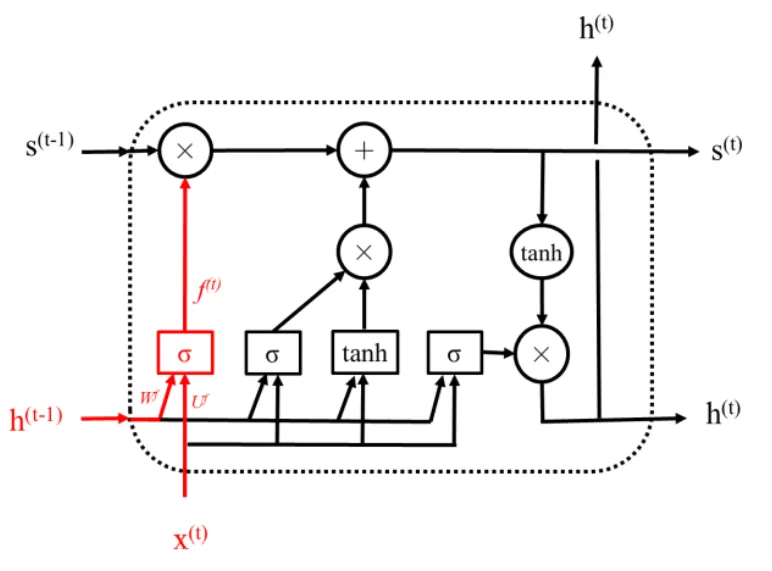

图1.63 LSTM中的遗忘门

艾博士：小明你真聪明，刚学的就用上了，真是学以致用。你看图1.63中的红色部分就是LSTM的遗忘门，输入是前一个模块的输出  与当前输入  的拼接，输出是  。如同前面介绍过的，遗忘门就是一个典型的只有输入层和输出层的全连接神经网络，只是输入由x^(t)  和  h^(t-1)两部分组成，相当于两个向量拼接成一个长度为n+m的向量共同组成输入。图1.64给出了遗忘门的示意图。

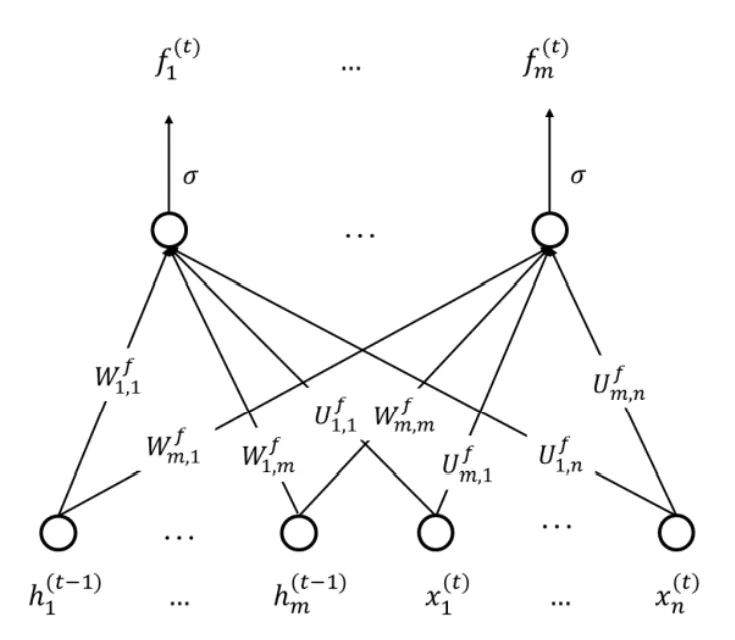

图1.64 遗忘门示意图

遗忘门的具体计算如下：

其中  为前一个模块的输出第j个分量  到遗忘门输出层第i个神经元的连接权重，  为当前输入第j个分量  到遗忘门输出层第i个神经元的连接权重，  为遗忘门输出层第i个神经元的偏置， σ 为sigmoid激活函数。

小明有些疑惑地问：为什么叫遗忘门呢？

艾博士说：遗忘门的作用是对前一个状态s^(t-1)  进行选择，重要的信息选择通过，非重要的信息选择不通过，也就是“遗忘”，所以叫遗忘门。s^(t-1)  经选择后再加上当前输入信息有关的内容，成为该模块的状态输出 s^(t) 。具体的计算方法等介绍完输入信息的处理后再详细介绍。

艾博士继续讲解说：LSTM模块的第二个门是输入门，是对当前输入信息进行选择，如图1.65所示。输入门的结构与遗忘门基本是一样的，其输入也是前一个模块的输出  与当前输入  的拼接，输出是  。输入门的具体计算如下：

其中  为前一个模块的输出第j个分量  到输入门输出层第i个神经元的连接权重，  为当前输入第j个分量  到输入门输出层第i个神经元的连接权重，   为输入门输出层第i个神经元的偏置，  为sigmoid激活函数。

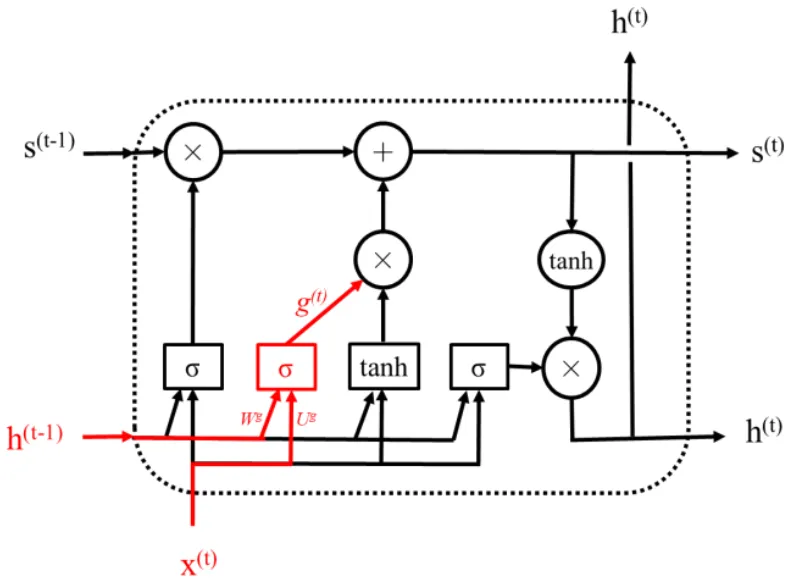

图1.65 LSTM中的输入门

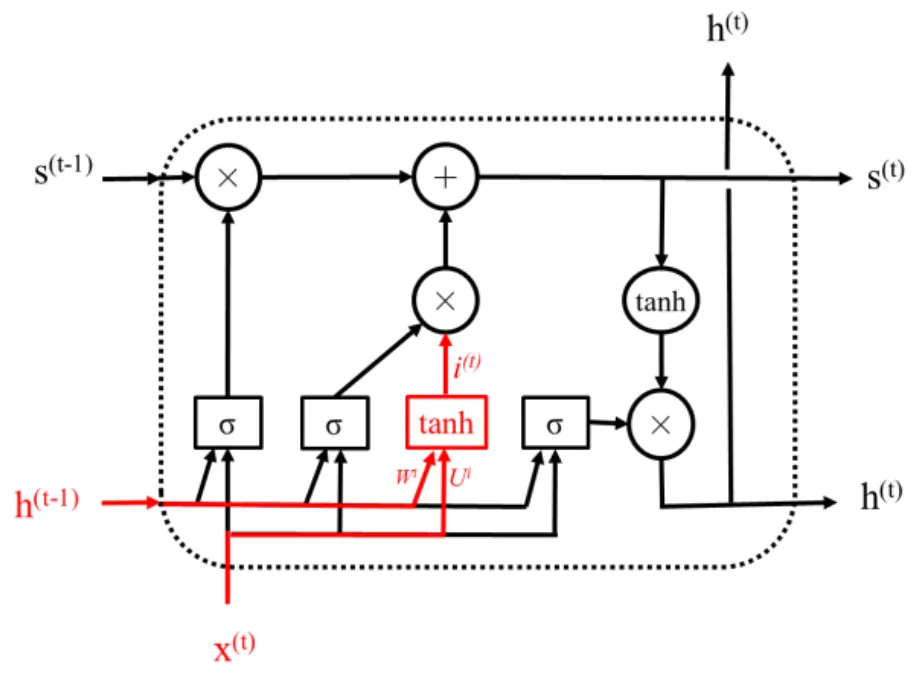

图1.66 LSTM中输入处理单元示意图

小明：输入门控制的是输入相关的信息，LSTM是如何处理输入相关的信息呢？

艾博士：图1.66给出了LSTM处理输入信息的示意图,为了表述方便我们称为输入处理单元。从图中可以看出，输入处理单元与输入门也基本一样，只是输出的激活函数换成了双曲正切（tanh）,输入也是前一个模块的输出  与当前输入  的拼接，输出是  。这里的  i^(t)就是对输入信息处理的结果，每一维  是一个正负1之间的数值，然后用输入门与其按位相乘，实现对输入信息的选择。具体计算如下：

其中  为前一个模块的输出第j个分量  到输入处理单元输出层第k个神经元的连接权重，  为当前输入第j个分量  到输入处理单元输出层第k个神经元的连接权重，   为输入处理单元输出层第k个神经元的偏置，激活函数为tanh激活函数。

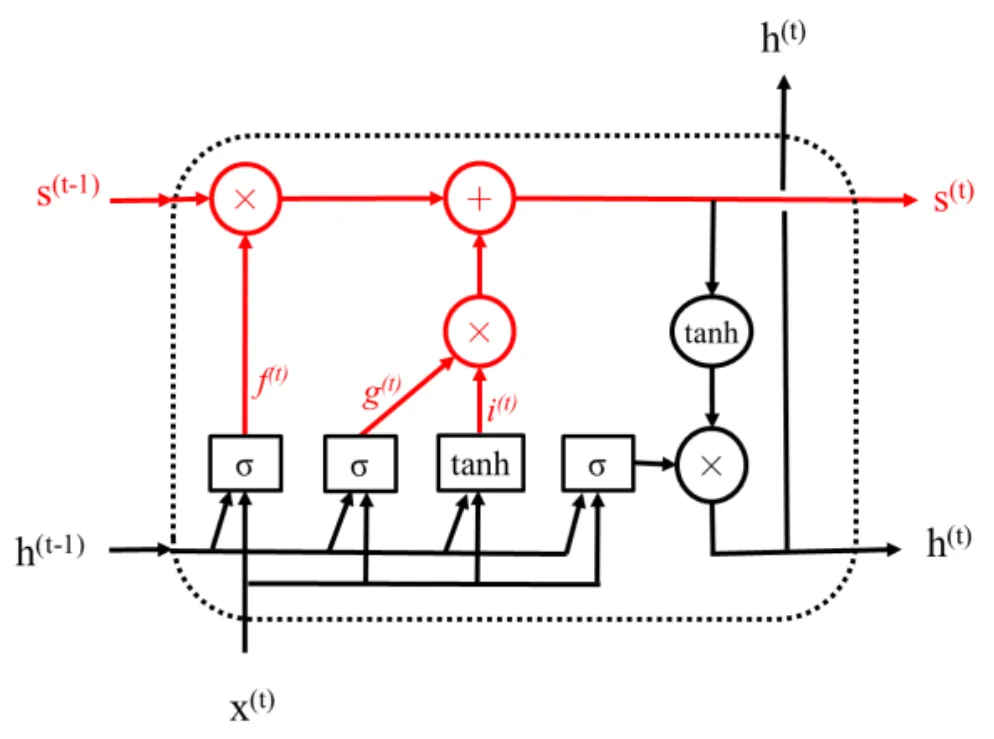

图1.67 新状态获取示意图

有了遗忘门和输入门之后，就可以获得新的状态信息了，图1.67给出了示意图。简单说就是用遗忘门对前一个状态  s^(t-1)进行选择，用输入门对当前输入相关信息i^(t) 进行选择，然后二者相加得到新的状态  。具体计算方法如下：

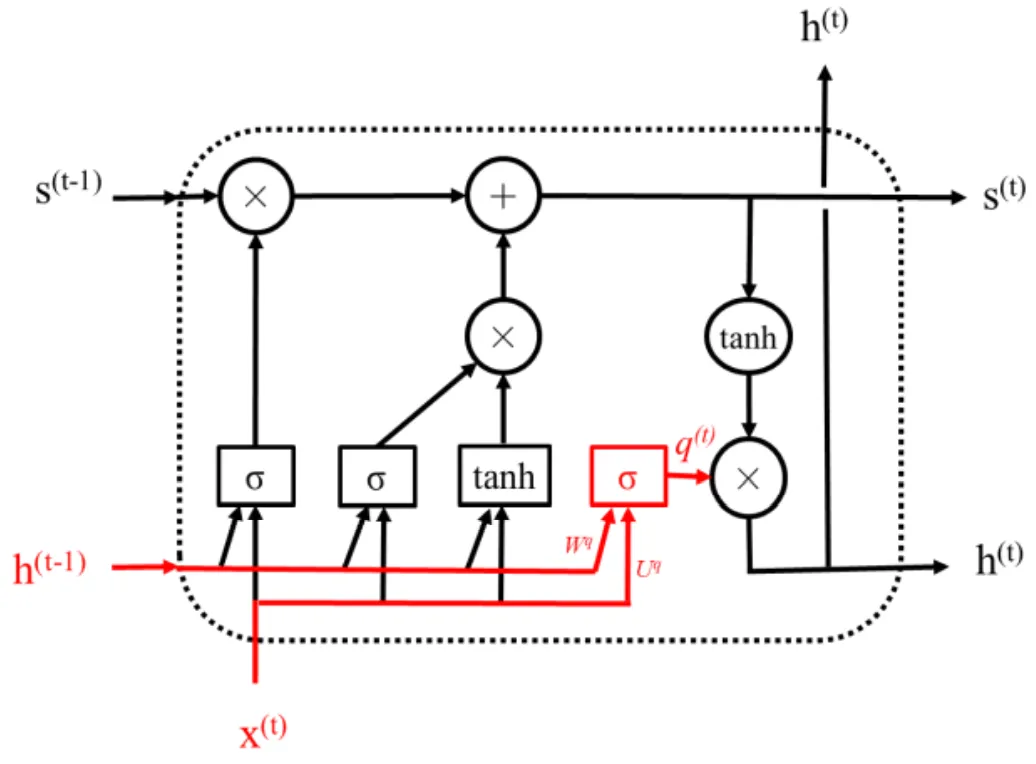

图1.68 LSTM中的输出门

LSTM模块的第三个门是输出门，顾名思义是对模块的输出信息进行选择，如图1.68所示。输出门的结构同遗忘门基本也是一样的，其输入是前一个模块的输出  与当前输入  的拼接，输出是  。输入门的具体计算如下：

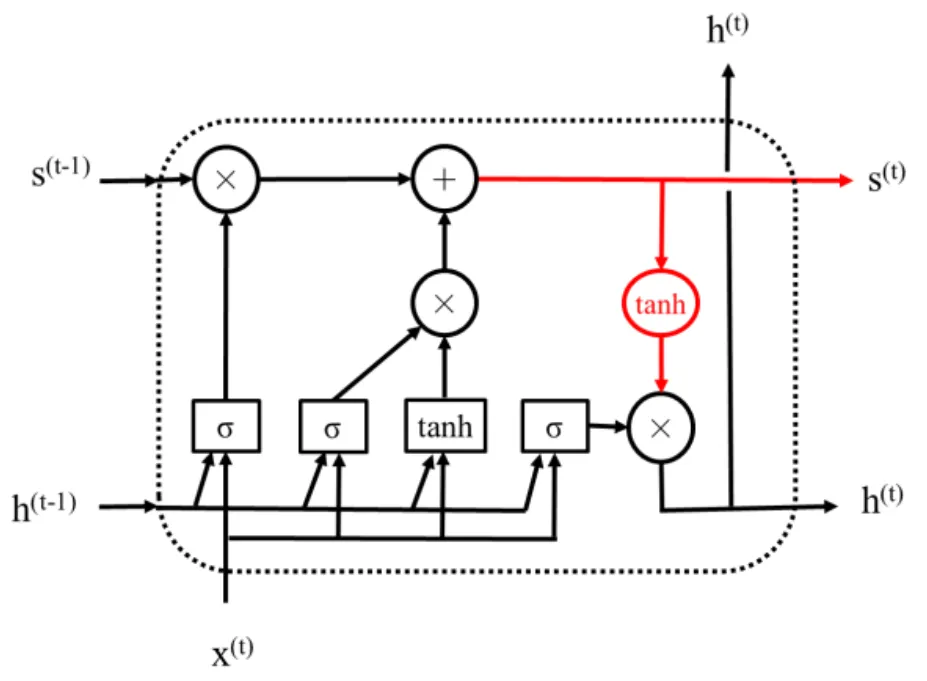

图1.69 LSTM的输出处理单元

其中  为前一个模块的输出第j个分量  到输出门输出层第i个神经元的连接权重，  为当前输入第j个分量  到输出门输出层第i个神经元的连接权重，  为输出门输出层第i个神经元的偏置，σ  为sigmoid激活函数。

小明问道：输出门是不是和输入门类似，是控制模块的输出信息呢？

艾博士回答说：是这样的。图1.69给出了LSTM处理输出信息的示意图。同样，为了表述方便我们称为输出处理单元。但是与输入处理单元不同的是，输出处理单元没有参数，只是简单地用一个tanh激活函数对状态  进行转换，然后用输出门对其进行选择，得到模块的输出  ，如图1.70所示。具体计算如下：

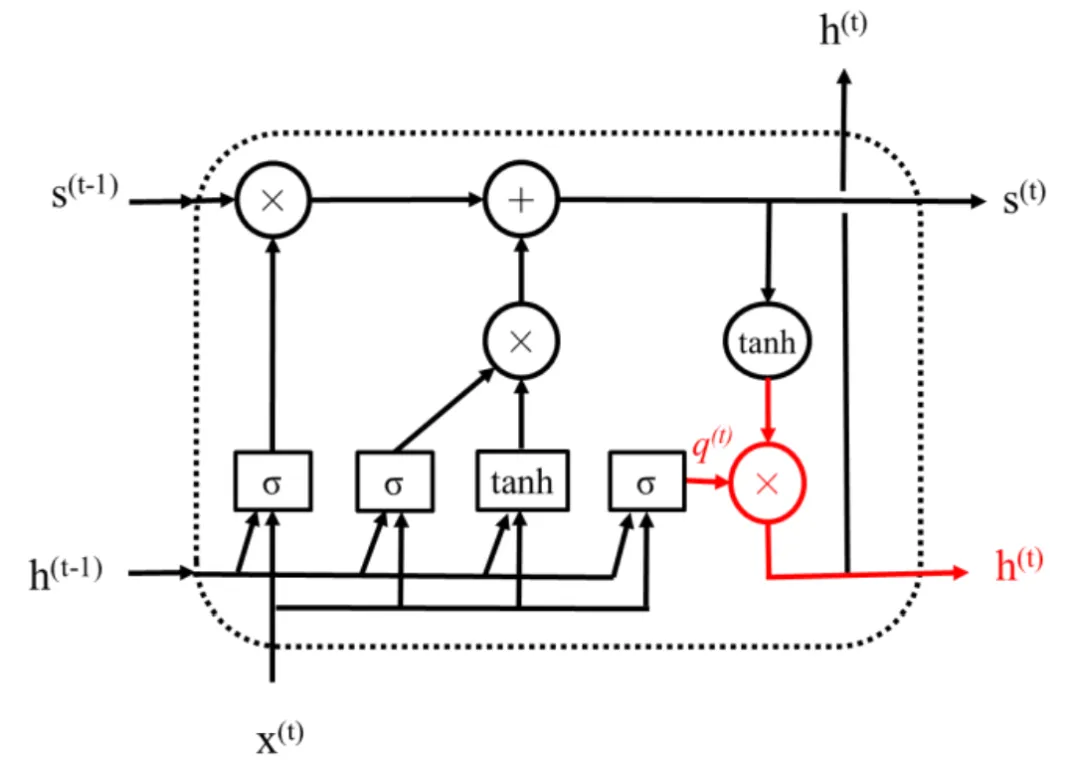

图1.70 LSTM模块的输出

艾博士总结说：至此我们介绍完了LSTM，与一般的循环神经网络相比，主要引入了一个状态s，用于传递不同模块之间的信息，通过引入遗忘门、输入门和输出门三个门，对状态、输入和输出进行有针对性的选择。三个门结构上是完全一样的，输入也一样，但是各自有自己的参数，也就是权重，从而实现对不同信息的选择。

需要强调的是，LSTM是循环神经网络的一种具体实现，与一般的循环神经网络中子网络是共用的一样，LSTM模块也是共用的，并不是有多个模块横向串联在一起，只是不同的时刻t输入信息不一样，输出也不同。当LSTM处理完一个序列后，最后的输出就是对该序列的一个表达。

另外，LSTM还有多个变种，其中最常用的一个简化版是GRU，我们就不一一介绍了，有兴趣的读者请参阅有关资料。

小明听完了艾博士的讲解说道：LSTM看起来有点复杂，但是用的都是已有的知识，您这样分解讲解后，就清楚多了。

艾博士接着说：是的，每一部分的组成和功能都很清晰。

小明：但是这样的LSTM应该怎么用呢？

艾博士：与前面介绍过的普通循环神经网络用法一样，事实上，前面说过的所有循环神经网络中的子网络，都可以用LSTM模块代替。模块中的权重等参数也是通过BP算法进行学习的。

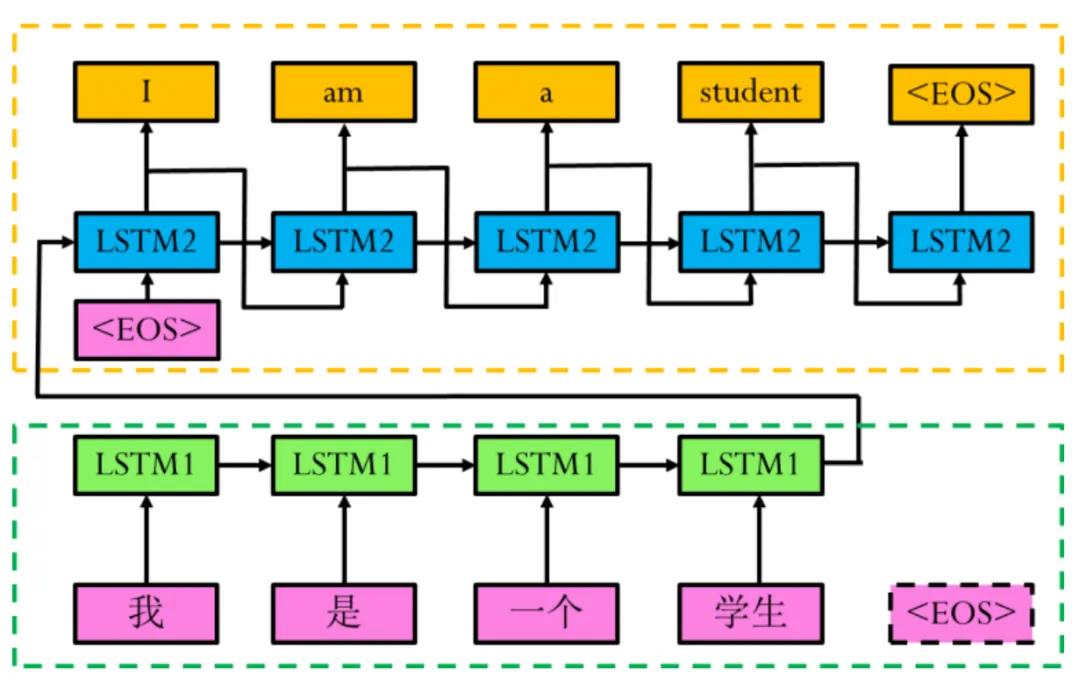

最后作为的例子，我们给出一个用LSTM实现的机器翻译示意图，如1.71所示，输入是中文“我是一个学生”，输出是英文翻译“I am a student”，其中表示一句话的结束。

图1.71 用LSTM实现的机器翻译示意图

图中分为编码和解码两部分，绿色虚线框出的是编码部分，输入是一句中文，句中每个词均用词向量表示，经过LSTM处理后，得到这句话的向量表示。黄色虚线框出的是解码部分，将编码后的中文作为输入，经LSTM解码后得到对应的英文。

小明看着图示，忍不住插嘴道：这个就跟图1.59所示的序列到序列的循环神经网络是一样的吧？只是用LSTM模块代替了其中的子网络。

艾博士回答说：完全正确，就是一样的。就像刚才讲过的一样，LSTM是循环神经网络的一种，前面介绍过的汉语分词、看图说话等中用到的循环神经网络，都可以用LSTM替换。

小明读书笔记

长短期记忆网络LSTM是循环神经网络的一种具体实现，主要是为了解决长序列输入时遇到的梯度消失问题。与一般的循环神经网络相比，LSTM模块引入了一个保持信息传递的状态量s。LSTM模块主要包含了三个处理过程：

• 遗忘过程：通过遗忘门对前一个状态信息进行选择，简单说就是：保留重要的信息，遗忘不重要的信息。

•  记忆阶段：通过输入门对当前的输入信息进行有选择地记忆，也就是说，着重记忆输入信息中有用的信息，减少不重要信息的记忆。选择后的输入信息叠加到状态信息中

• 输出阶段：通过输出门对经过tanh函数处理后的状态信息进行选择，得到模块的输出。

遗忘门、输入门和输出门三个门的结构是完全一样的，只是分别拥有自己的参数即权重。三个门的输入都是前一个模块的输出和当前输入的拼接，输出是0、1之间的数值，分别构成了不同的选择信号，用于对不同信息的选择。

未完待续
